反向传播案例实战

说明

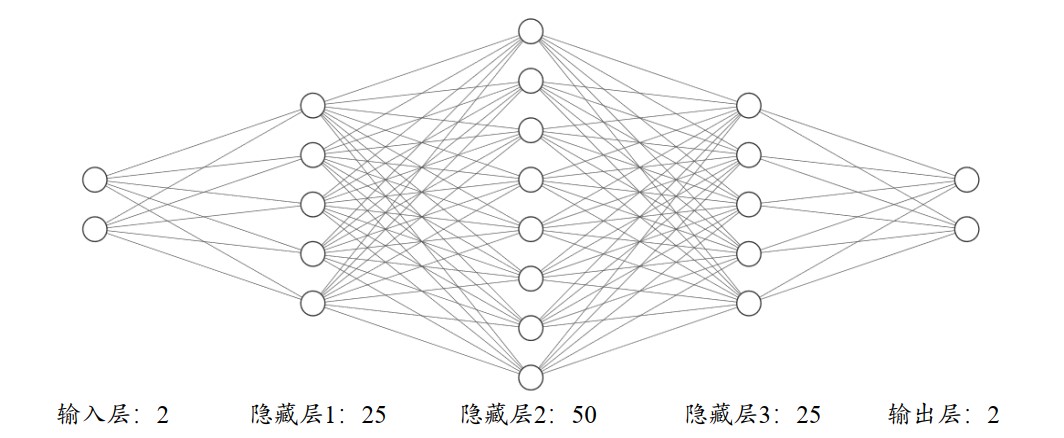

我们将实现一个 4 层的全连接网络，来完成二分类任务。 网络输入节点数为 2，隐藏
层的节点数设计为： 25、 50和25，输出层两个节点，分别表示属于类别 1 的概率和类别 2
的概率，如下图所示

生成数据

from sklearn.datasets import make_moons
from sklearn.model_selection import train_test_split

N=2000
test_size=0.3
X,y=make_moons(n_samples=N,noise=0.2,random_state=100)

划分训练集和测试集

X_train,X_test,y_train,y_test=train_test_split(X,y,test_size=test_size,random_state=42)

print(X.shape,y.shape)

(2000, 2) (2000,)

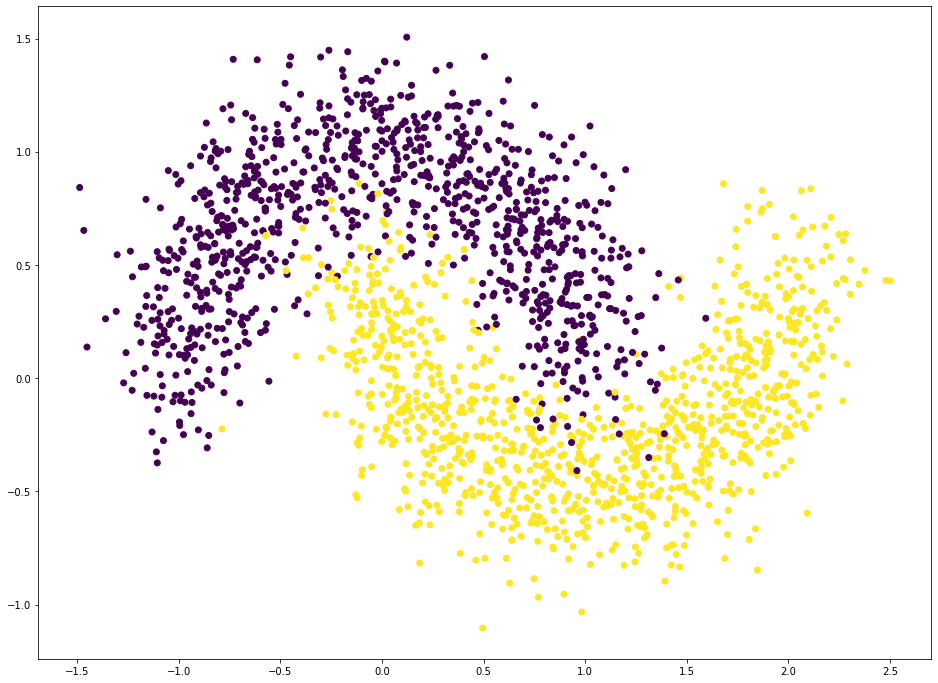

数据可视化

import matplotlib.pyplot as plt
plt.figure(figsize=(16,12))
plt.scatter(X[:,0],X[:,1],c=y.ravel())
plt.show()

网络层

class Layer:
    def __init__(self,n_input,n_neurons,activation=None,weights=None,bias=None):
        self.weights=weights if weights is not None else np.random.randn(n_input,n_neurons)*np.sqrt(1/n_neurons)
        self.bias=bias if bias is not None else np.random.rand(n_neurons)*0.1
        self.activation=activation
        self.last_activation=None#激活函数的输出值o
        self.error=None#用于计算当前层的delta变量的中间变量
        self.delta=None#记录当前层的delta变量，用于计算梯度

    #前向传播函数
    def activate(self,x):
        r=np.dot(x,self.weights)+self.bias
        self.last_activation=self._apply_activation(r)
        return self.last_activation

    #激活函数的实现
    def _apply_activation(self,r):
        if self.activation is None:
            return r
        elif self.activation=='relu':
            return np.maximum(r,0)
        elif self.activation=='tanh':
            return np.tanh(r)
        elif self.activation=='sigmoid':
            return 1/(1+np.exp(-r))
        return r

    #激活函数的导数实现
    def apply_activation_derivative(self,r):
        #若无激活函数，导数为1
        if self.activation is None:
            return np.ones_like(r)
        elif self.activation =='relu':
            grad=np.array(r,copy=True)
            grad[r>0]=1.
            grad[r<0]=0
            return grad
        elif self.activation =='tanh':
            return 1-r**2
        elif self.activation =='sigmoid':
            return r*(1-r)
        return r

网络模型

class NeuralNetwork:
    def __init__(self):
        self._layers=[]#网络层对象列表

    #追加网络层
    def add_layer(self,layer):#这里的layer将由Layer类实例化得到
        self._layers.append(layer)

    #网络的前向传播
    def feed_forward(self,X):
        # 依次通过各个网络层,流动态
        for layer in self._layers:
            X=layer.activate(X)
        return X

    #网络的反向传播
    def backpropagation(self,X,y,lr):

        #首先前向计算，得到输出值
        output=self.feed_forward(X)

        #然后反向循环，这里有些不明白
        for i in reversed(range(len(self._layers))):
            layer=self._layers[i]#得到当前层的对象
            #如果是输出层
            if layer==self._layers[-1]:
                layer.error=y-output
                layer.delta=layer.error*layer.apply_activation_derivative(output)
            #如果是隐藏层
            else:
                next_layer=self._layers[i+1]#得到下一层的对象
                layer.error=np.dot(next_layer.weights,next_layer.delta)
                layer.delta=layer.error*layer.apply_activation_derivative(layer.last_activation)

        #最后循环更新权值
        for i in range(len(self._layers)):
            layer=self._layers[i]
            # o_i 为上一网络层的输出
            o_i=np.atleast_2d(X if i==0 else self._layers[i-1].last_activation)
            #执行梯度下降算法
            layer.weights+=lr*layer.delta*o_i.T#layer.delta*o_i.T便是梯度，注意delta为负，故这里用的加号

    #训练模型
    def train(self,X_train,X_test,y_train,y_test,lr,max_epochs):
        #onehot编码
        y_onehot=np.zeros((y_train.shape[0],2))
        y_onehot[np.arange(y_train.shape[0]),y_train]=1
        #开始训练...
        mses=[]
        for i in range(max_epochs):
            for j in range(len(X_train)):#一次训练一个样本
                self.backpropagation(X_train[j],y_onehot[j],lr)
            if i%10==0:
                #打印loss
                mse=np.mean(np.square(y_onehot-self.feed_forward(X_train)))
                mses.append(mse)
                print('Epoch:#%s:%f'%(i,float(mse)))
                #打印准确率
                #print('Accurary:%.2f%%'%(self.accuracy(self.predict(X_test),y_test.flatten())*100))

        return mses

创建网络对象，添加4层全连接层

nn=NeuralNetwork()
nn.add_layer(Layer(2,25,'sigmoid'))#隐藏层1，2 ==> 25
nn.add_layer(Layer(25,50,'sigmoid'))#隐层层2，25==> 50
nn.add_layer(Layer(50,25,'sigmoid'))#隐藏层3，50 ==> 25
nn.add_layer(Layer(25,2,'sigmoid'))#输出层，25 ==> 2

训练模型

mses=nn.train(X_train,X_test,y_train,y_test,0.3,100)

Epoch:#0:0.101804
Epoch:#10:0.100500
Epoch:#20:0.096917
Epoch:#30:0.095081
Epoch:#40:0.093955
Epoch:#50:0.093544
Epoch:#60:0.093765
Epoch:#70:0.075405
Epoch:#80:0.043148
Epoch:#90:0.027516

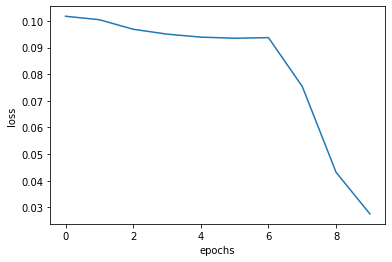

可视化loss与epoch的关系

plt.plot([i for i in range(10)],mses)
plt.xlabel('epochs')
plt.ylabel('loss')

---
